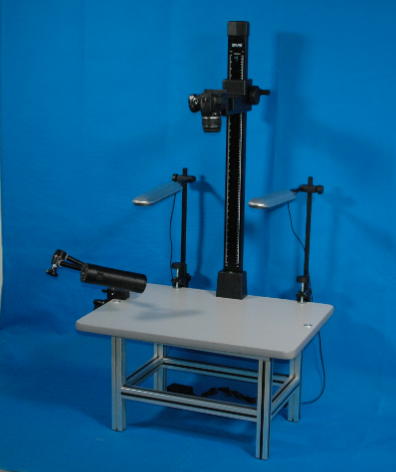

HXGP-IV型偏振光照相翻拍儀
價格:9600.00元/套
產品功能
白光拍照、脫影拍照、偏振光拍照、分色照相。
產品配置
名稱 |
規格 |
名稱 |
規格 |
底板 |
1個 |
濾光片 |
5個 |
底板支架 |
1個 |
轉換接圈 |
4個 |
立柱 |
1個 |
萬向臂 |
1個 |
脫影燈箱 |
1個 |
白光燈具 |
2套 |
均勻光燈 |
1個 |
燈具支架 |
2套 |
檢偏鏡 |
1個 |
內六角扳手 |
1把 |
起偏鏡 |
1個 |
螺絲刀 |
1把 |
規格參數
1. 底板尺寸:800x600mm
2. 底板支架:長600,寬400,高400mm
3. 立柱長度:1000mm
4. 白光燈具:LED白光,2x27W
5. 脫影燈箱:620x470x33mm
6. 均勻光燈:20W LED
7. 轉換接圈:58-62、62-67、67-72、72-77mm
8. 檢 偏 鏡:M58mm,線偏振
9. 起 偏 鏡:M62mm,線偏振
10. 濾 光 片:M58mm,紅、橙、黃、綠、藍
11. 萬 向 臂:長度900mm
12.供電電源:AC220V,50Hz

使用方法
1. 將底板安裝在底板支架上,立柱安裝在底板上,相機安裝在相機底座上(在立柱上,可上下移動)。底板 距地面高度400mm,適合人體操作。
2. 轉動相機底座上的手輪,底座帶動相機沿立柱上下移動,調整合適的拍照距離。在取景器中看到良好的圖像效果,就可以拍照了。
3. 燈具支架固定在底板上,白光燈具安裝在支架上。調整燈具支架的位置,使燈具為物證提供良好的照明條 件,可進行白光照相。
4. 脫影燈箱放置在底板上,物證放置在脫影燈箱上。點亮脫影燈箱,物證周邊的陰影會消失,可進行脫影照相。
5. 將萬向臂安裝在底板上,均勻光燈安裝在萬向臂上,起偏鏡安裝在均勻光燈出光口上,檢偏鏡安裝在照相機鏡頭上,可進行偏振光照相。
6. 將萬向臂安裝在底板上,均勻光燈安裝在萬向臂上,分別將紅、橙、黃、綠、藍濾光片安裝在照相機鏡頭上,可進行分色照相。
7. 四個轉換接圈可保證M58mm的濾光片和檢偏鏡可以安裝在各種口徑的鏡頭上。
