HXTZ-II型同軸光攝影儀（電池供電）
HXTZ-II型同軸光攝影儀（電池供電）
產品介紹
拍照水平面淺色光滑客體上的潛在指紋
價格：7000.00/套
產品用途
用于拍照水平面淺色光滑客體上的潛在指紋。
用于拍照豎立面淺色光滑客體上的潛在指紋。
用于拍照彩色光滑客體上的潛在指紋。

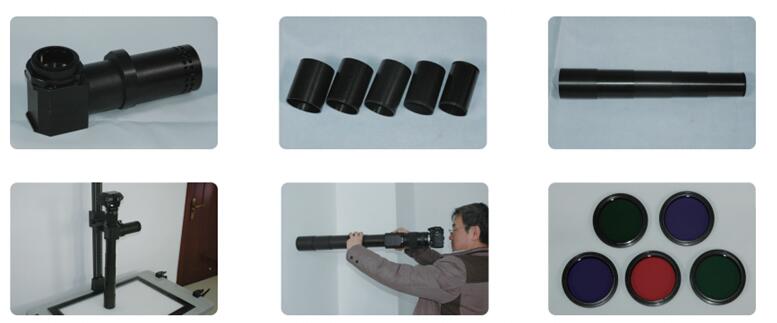

配置內容
| 品名 | 數量 | 品名 | 數量 |
| 同軸光攝影儀主機 | 1個 | 58-55轉接圈 | 1個 |
| 螺紋連接遮光筒 | 5節 | 62-58轉接圈 | 1個 |
| 充電器 | 1個 | 67-62轉接圈 | 1個 |
| 紅橙黃綠藍濾光片 | 1套 | 72-67轉接圈 | 1個 |
| 鋁合金箱 | 1個 |
產品介紹
1. 同軸光攝影儀是一種自帶光源和電源的定向反射鏡。
2. 轉換接圈：使定向反射鏡與不同型號的鏡頭連接。
3. 遮光筒：?jiǎn)蝹€(gè)遮光筒長度15cm，5節遮光筒以螺紋方式連接成75cm長的遮光筒。遮光筒內壁進行了消除反射光的處理，不會因反光影響指紋反差。
工作原理
1. 自帶光源發出的光經過半透半反鏡的反射后，沿著照相機鏡頭光軸的方向垂直向下照射在物體的光滑表面上。
2. 背景對入射光產生垂直向上的定向反射，反射光全部出現在定向反射方向，能量集中在垂直向上的反射方向上。
3. 指紋對入射光進行漫反射，在各個方向上都有反射光，能量分散在各個方向上。
4. 在垂直方向觀察，背景反射光全部進入鏡頭，指紋反射光只有小部分進入鏡頭。通過鏡頭看到的結果是在明亮的背景中指紋呈暗色調。
5. 同軸光攝影儀下端安裝濾光片，濾光片的顏色與潛在指紋的背景顏色相近，只有此顏色的光才能進入鏡頭。相較于指紋紋線，背景對此顏色光的反射率更高，背景與指紋的反差更大。
6. 遮光筒防止環境雜光干擾。
拍照水平面淺色光滑客體上的潛在指紋
1. 將相機和微距鏡頭安裝在同軸光攝影儀上（使用轉換接圈可連接各種口徑的鏡頭）。
2. 將潛在指紋放置在同軸光攝影儀下方，用螺紋連接遮光筒，根據拍照距離確定連接遮光筒的數量，用遮光筒罩住潛在指紋，阻擋雜光干擾。
3. 打開自帶光源，光源發出的光，經過半透半反鏡的反射，垂直向下照射潛在指紋，背景反射光垂直向上，透過半透半反鏡進入鏡頭。
4. 調整相機的高度，調整鏡頭焦距，直到在鏡頭中清晰看到明亮背景中暗色的指紋，拍照指紋圖像。
拍照豎立面淺色光滑客體上的潛在指紋
1. 將相機和微距鏡頭安裝在同軸光攝影儀上端（使用轉換接圈可連接各種口徑的鏡頭）。
2. 用螺紋連接幾個遮光筒（根據拍照距離確定連接遮光筒的數量），將遮光筒安裝在同軸光攝影儀的下端。
3. 手托同軸光攝影儀和遮光筒，使遮光筒罩住豎立面上的潛在指紋，阻擋雜光干擾。
4. 打開自帶光源，光源發出的光，經過半透半反鏡的反射，垂直向下照射潛在指紋，背景反射光垂直向上，透過半透半反鏡進入鏡頭。
5. 調整鏡頭焦距，直到在鏡頭中清晰看到明亮背景中暗色的指紋，拍照指紋圖像。
拍照彩色光滑客體上的潛在指紋
1. 將相機和微距鏡頭安裝在同軸光攝影儀上端（使用轉換接圈可連接各種口徑的鏡頭）。
2. 選擇與潛在指紋背景顏色相近的濾光片，安裝在同軸光攝影儀的下端。
3. 將潛在指紋放置在同軸光攝影儀下方，把幾個遮光筒用螺紋連接起來呈長筒形（根據拍照距離確定疊放遮光筒的數量），用遮光筒罩住潛在指紋，阻擋雜光干擾。
4. 打開自帶光源，光源發出的光，經過半透半反鏡的反射，垂直向下照射潛在指紋，背景反射光垂直向上，透過半透半反鏡進入鏡頭。
5. 調整相機的高度，調整鏡頭焦距，直到在鏡頭中清晰看到明亮背景中暗色的指紋，拍照指紋圖像。
