HXDF-IV型定向反射鏡（紅橙黃綠藍濾光片）
HXDF-IV型定向反射鏡（紅橙黃綠藍濾光片）
價格：2200.00/套
產品用途
用于拍照淺色光滑表面上的手印，對于彩色光滑背景上的手印，可以用定向反射照相與分色照相的疊加效果提高手印反差。
配置內容
定向反射鏡 | 1個 | 轉接圈62mm-58mm | 1個 |
疊放連接遮光筒 | 8個 | 轉接圈67mm-62mm | 1個 |
紅橙黃綠藍濾光片 | 1組 | 轉接圈72mm-67mm | 1個 |
轉接圈58mm-55mm | 1個 | 鋁合金箱 | 1個 |
產品介紹

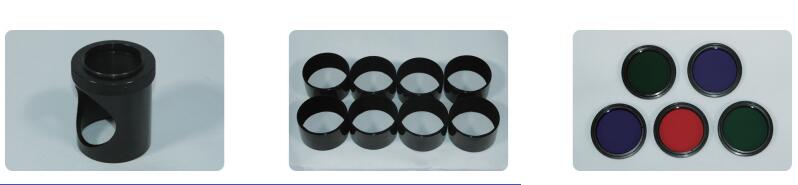

1.定向反射鏡：鋁制圓筒，側面有橢圓形開口，中間有一個傾斜45°角的橢圓形半透半反鏡。
轉換接圈：使定向反射鏡與不同型號的鏡頭連接。
2.遮光筒：?jiǎn)蝹€(gè)遮光筒長度10cm，8節遮光筒以疊放方式連接成80cm長的遮光筒。遮光筒內壁進行了消除反射光的處理，不會因反光影響指紋反差。
3.濾光片：分別將紅橙黃綠藍濾光片安裝在定向反射鏡的下端，可以進行定向反射照相+分色照相。
工作原理
1.光源發出的光經過半透半反鏡的反射后，沿著照相機鏡頭光軸的方向垂直向下照射在物體的光滑表面上。
2.背景對入射光產生垂直向上的定向反射，反射光全部出現在定向反射方向，能量集中在定向反射方向。
3.指紋對入射光進行漫反射，反射光出現在各個方向，能量分散在各個方向。
4.在垂直方向觀察，背景反射光全部進入鏡頭，指紋反射光只有很小部分進入鏡頭。通過鏡頭看到的結果是在明亮的背景中指紋呈暗色調。
5.定向反射鏡下端安裝濾光片，濾光片的顏色與潛在指紋的背景顏色相近，只有此顏色的光才能進入鏡頭。相較于指紋紋線，背景對此顏色光的反射率更高，背景與指紋的反差更大。
6.遮光筒防止環境雜光干擾。
拍照水平面光滑客體上的潛在指紋
1.將相機安裝在翻拍儀上，微距鏡頭安裝在單反相機上，定向反射鏡安裝在微距鏡頭上（使用轉換接圈可連接各種口徑的鏡頭）。
2.選擇與潛在指紋背景顏色相同的濾光片，安裝在定向反射鏡的下端。
3.將潛在指紋放置在鏡頭下方，把幾個遮光筒疊放起來呈長筒形，根據拍照距離確定疊放遮光筒的數量，用遮光筒罩住潛在指紋，阻擋雜光干擾。
4.在大約距離1米遠的距離，用面光源照射定反鏡的半透半反鏡。面光源與半透半反鏡高度相同。經過半透半反鏡的反射，面光源的光垂直向下照射潛在指紋，背景反射光垂直向上，透過半透半反鏡進入鏡頭。
5.調整相機的高度，調整面光源的高度、位置，調整鏡頭焦距，直到在鏡頭中清晰看到明亮背景中暗色的指紋，拍照指紋圖像。
